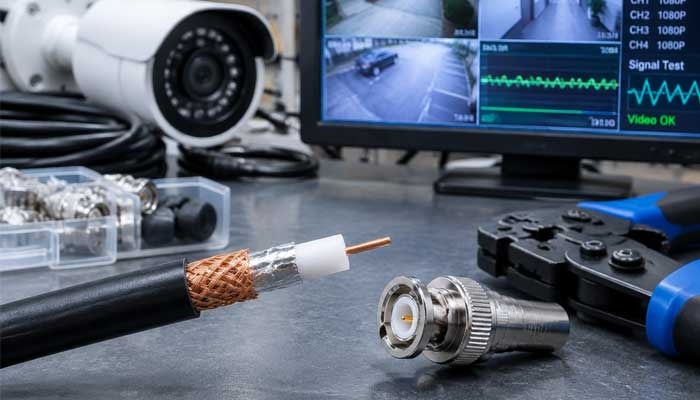

پرش تصویر، افت سیگنال و ایجاد خطوط افقی در مانیتورینگ دوربین های نظارتی از دغدغه های مهم کارفرمایان است. در اغلب پروژه ها تصور می شود ایراد اصلی از لنز یا دستگاه ضبط تصویر است. با این حال بررسی های فنی نشان می دهد زیرساخت انتقال داده عامل اصلی این ناهماهنگی است. کیفیت هادی مرکزی و بافت شیلد نقشی کلیدی در ثبات سیگنال های ویدیویی ایفا می کند. انتخاب مدل متناسب با فاصله و محیط اجرایی مانع از افت دامنه ولتاژ تصویر می شود. کاربران هنگام اجرای پروژه همواره تلاش می کنند بهترین تجهیزات کابل کشی را انتخاب کنند. دقت در خرید کابل RG استاندارد پایداری نمایش زنده تصاویر را در طول سالیان متمادی حفظ می کند. در ادامه این مقاله تخصصی به ارزیابی دقیق دلایل نوسان تصویر و راهکارهای برطرف کردن آن می پردازیم.

سیستم های نظارت تصویری آنالوگ اچ دی به دلیل انتقال فرکانس های بالای ویدیویی به شدت به تداخل های محیطی حساس هستند. کوچک ترین افت کیفیت در مسیر کابل می تواند خروجی تصویر را تاریک یا مواج کند. بررسی خطاهای انتقال تصویر به تکنسین ها کمک می کند تا عیب یابی را با هزینه ای کمتر و سرعتی بیشتر انجام دهند. با شناخت ساختار فنی کابل ها می توان از بروز خسارت به بردهای الکترونیکی گیرنده ها پیشگیری کرد.

مکانیسم ایجاد پرش و خطوط نویزی در تصاویر دوربین مداربسته

سیگنال های ویدیویی به صورت امواج با فرکانس متغیر در بستر هادی مرکزی حرکت می کنند. امواج الکترومغناطیسی ناشی از کابل های برق مجاور می توانند شکل موج تصویر را تغییر دهند. این تداخل سبب ایجاد پدیده ای به نام اعوجاج فاز و نوسان دامنه ولتاژ می شود. نتیجه مستقیم این تغییرات در نمایشگر به شکل پرش های ناگهانی فریم یا لرزش در گوشه های کادر ظاهر می شود.

تضعیف دامنه سیگنال ویدیویی نیز از دیگر عوامل رایج در خاموش و روشن شدن نمایشگرها است. اگر قطر مغزی کابل با طول مسیر همخوانی نداشته باشد افت ولتاژ پیک تو پیک رخ می دهد. دستگاه پردازشگر در این وضعیت توانایی قفل کردن کدهای همگام سازی تصویر را از دست می دهد. این پدیده باعث می شود تصویر به طور لحظه ای قطع و وصل شده و اپراتور کنترل صحنه را از دست بدهد.

تحلیل عیوب مغزی مسی در برابر مغزی آلومینیومی با روکش مس

هادی مرکزی قلب تپنده کابل های کواکسیال در هدایت جریان فرکانس بالا محسوب می شود. مغزی های تمام مس دارای کمترین مقاومت الکتریکی بوده و هدایت بی نقصی ارائه می دهند. در مقابل برخی تولیدکنندگان از مغزی آلومینیومی با روکش مس استفاده می کنند. این کابل ها با وجود قیمت اولیه پایین تر در مسافت های طولانی سیگنال را به شدت ضعیف می کنند.

پدیده اثر پوستی بیان می کند که جریان های فرکانس بالا بیشتر روی سطح خارجی هادی حرکت می کنند. اما در کابل های آلومینیومی با روکش مس نوسانات حرارتی به مرور زمان موجب اکسیداسیون روکش می شود. با از بین رفتن یکنواختی سطح هادی مقاومت الکتریکی بالا رفته و کیفیت فریم های ویدیویی افت می کند. بنابراین استفاده از مس خالص استاندارد اصلی ترین پیش نیاز برای مهار پرش تصویر در تاسیسات حساس است.

تاثیر افت دانسیته شیلد و بافت محافظ بر تداخل سیگنال

شیلد بافته شده فلزی همانند یک سپر محافظ از نفوذ میدان های مزاحم خارجی جلوگیری می کند. تراکم این بافت تعیین کننده اصلی میزان محافظت در برابر فرکانس های رادیویی و نویزهای صنعتی است. اگر درصد پوشش بافت شیلد کمتر از نود درصد باشد امواج رادیویی به راحتی وارد مسیر سیگنال می شوند. این مسئله سبب ایجاد خطوط مورب مواج روی صفحه نمایش مانیتور می شود.

مس قلع اندود در ساختار شیلد طول عمر بالایی در برابر رطوبت و اکسایش محیطی دارد. در شیلدهای ضعیف آلومینیومی با گذشت زمان رشته های بافت دچار خوردگی می شوند. گسستگی رشته ها مقاومت شیلد را بالا برده و جریان نویز به جای زمین شدن به برد ورودی وارد می شود. تامین متریال نظارتی از مراکزی همچون مجموعه سیم و کابل آریا امکان دسترسی به نمونه های با پوشش استاندارد را میسر می کند.

افت اهمی و پدیده تضعیف سیگنال در متراژهای کابل کشی طولانی

کابل های کواکسیال بسته به ضخامت مغزی و کیفیت دی الکتریک برای متراژهای مشخصی طراحی می شوند. عبور از حداکثر متراژ مجاز باعث افزایش مقاومت سری خط و تلفات دی الکتریک می شود. تلفات دی الکتریک مستقیما فرکانس های بالای حامل اطلاعات وضوح تصویر را از بین می برد. این پدیده وضوح خطوط تصویر را محو کرده و لبه های اشیا را به صورت سایه دار نشان می دهد.

زمانی که طول کابل بیش از ظرفیت استاندارد باشد پرش تصویر به ویژه در هنگام شب و فعال شدن دید در شب رخ می دهد. سنسورهای دید در شب مصرف آمپراژ دوربین را به شدت بالا می برند. در کابل های ترکیبی این افزایش بار باعث افت ولتاژ تغذیه دوربین نیز می شود. افت همزمان ولتاژ تغذیه و تضعیف سیگنال ویدیویی منجر به قطع و وصل های پیاپی تصویر می شود.

جدول مقایسه جامع انواع کابل های کواکسیال در سیستم های مداربسته

مدل کابل	جنس هادی مرکزی	حداکثر متراژ مفید	انعطاف پذیری فیزیکی	مقاومت در برابر نویز	کاربرد اجرایی
کابل کواکسیال RG59	مس خالص یا آلومینیوم مس اندود	سیصد متر	بسیار عالی و مناسب داکت	بسیار مناسب برای فواصل متوسط	ساختمان های مسکونی و اداری
کابل کواکسیال RG6	مس خالص استاندارد	پانصد متر	متوسط به دلیل ضخامت	عالی با شیلد چند لایه	کارخانجات و سوله های بزرگ
کابل کواکسیال RG11	مفتول مس ضخیم	هشتصد متر	پایین و صلب	حداکثر مقاومت محیطی	فاصله های بسیار طولانی و بین ساختمان ها

انتخاب هر یک از مدل های مندرج در جدول فوق بستگی مستقیمی به مسافت فیزیکی و مسیر کابل کشی دارد. استفاده از مدل سنگین در داکت های باریک ساختمانی فرایند نصب را بسیار دشوار و پرهزینه می کند. از سوی دیگر انتخاب مدل های سبک برای متراژهای بالای چهارصد متر خطای فنی بزرگی به شمار می آید. شناخت این تفاوت ها به مجریان در زمان اجرای تاسیسات دیداری دید روشنی می بخشد.

خرابی کانکتور بی ان سی و تاثیر اتصالات سست بر قطعی تصویر

یکی از آسیب پذیرترین بخش های زیرساخت انتقال تصویر نقطه اتصال کانکتور به انتهای کابل است. فیش های بی ان سی نامرغوب به مرور زمان خاصیت کشسانی پین مرکزی خود را از دست می دهند. لقی پین مرکزی درون درگاه مادگی باعث ایجاد قطعی های چند میلی ثانیه ای در انتقال سیگنال می شود. این قطعی های کوتاه توسط مانیتور به شکل پرش و لرزش فریم نمایش داده می شود.

استفاده از اتصالات پرسی و لحیمی به جای مدل های پیچی سست پایداری سیگنال را به شدت افزایش می دهد. در اتصالات نامناسب برخورد ناخواسته حتی یک رشته از بافت شیلد با هادی مرکزی خطای زمین ایجاد می کند. این خطای اتصال کوتاه دامنه ولتاژ ویدیویی را صفر کرده و تصویر را سیاه می کند. محکم کاری دقیق اتصالات پایان خط یکی از ابتدایی ترین اصول حفاظت از یکپارچگی تصویر است.

تداخلات ناشی از مسیر مشترک کابل کواکسیال با برق فشار قوی

قرار گرفتن کابل انتقال دیتا در کنار کابل های حامل جریان های بالا یکی از دلایل متداول نویز است. خطوط برق سه فاز اطراف خود میدان های الکترومغناطیسی بسیار شدیدی با فرکانس پنجاه هرتز تولید می کنند. این میدان ها به راحتی از لایه های عایقی ساده عبور کرده و روی هادی داخلی اثر می گذارند. نتیجه این تداخل شکل گیری خطوط سیاه موازی و غلتان از پایین به بالای تصویر است.

طبق استانداردهای بین المللی سیم کشی باید همواره حداقل فاصله سی سانتی متری میان

خرابی کانکتور بی ان سی و تاثیر اتصالات سست بر قطعی تصویر

یکی از آسیب پذیرترین بخش های زیرساخت انتقال تصویر نقطه اتصال کانکتور به انتهای کابل است. فیش های بی ان سی نامرغوب به مرور زمان خاصیت کشسانی پین مرکزی خود را از دست می دهند. لقی پین مرکزی درون درگاه مادگی باعث ایجاد قطعی های چند میلی ثانیه ای در انتقال سیگنال می شود. این قطعی های کوتاه توسط مانیتور به شکل پرش و لرزش فریم نمایش داده می شود.

استفاده از اتصالات پرسی و لحیمی به جای مدل های پیچی سست پایداری سیگنال را به شدت افزایش می دهد. در اتصالات نامناسب برخورد ناخواسته حتی یک رشته از بافت شیلد با هادی مرکزی خطای زمین ایجاد می کند. این خطای اتصال کوتاه دامنه ولتاژ ویدیویی را صفر کرده و تصویر را سیاه می کند. محکم کاری دقیق اتصالات پایان خط یکی از ابتدایی ترین اصول حفاظت از یکپارچگی تصویر است.

تداخلات ناشی از مسیر مشترک کابل کواکسیال با برق فشار قوی

قرار گرفتن کابل انتقال دیتا در کنار کابل های حامل جریان های بالا یکی از دلایل متداول نویز است. خطوط برق سه فاز اطراف خود میدان های الکترومغناطیسی بسیار شدیدی با فرکانس پنجاه هرتز تولید می کنند. این میدان ها به راحتی از لایه های عایقی ساده عبور کرده و روی هادی داخلی اثر می گذارند. نتیجه این تداخل شکل گیری خطوط سیاه موازی و غلتان از پایین به بالای تصویر است.

طبق استانداردهای بین المللی سیم کشی باید همواره حداقل فاصله سی سانتی متری میان داکت ها حفظ شود. در صورتی که نیاز به تقاطع این دو خط باشد باید مسیرها به صورت عمود بر یکدیگر عبور کنند. تقاطع عمود تداخلات القایی ناشی از خطوط مغناطیسی را به کمترین میزان ممکن تقلیل می دهد. همچنین استفاده از لوله های فلزی گالوانیزه می تواند مانع نفوذ امواج مخرب محیط های صنعتی شود.

بررسی کیفیت دی الکتریک فوم در حفظ امپدانس مشخصه هفتاد و پنجراکم مسی محافظتی همه جانبه در برابر کل طیف نویز پدید می آورد. فویل به عنوان بازتاب دهنده امواج رادیویی و بافت سیمی به عنوان هادی جریان های القایی عمل می کند. نبود لایه فویل در کابل های متفرقه بازار یکی از ریشه های اصلی ایجاد برفک در تصاویر است. خریداران باید در زمان ارزیابی فیزیکی کالا وجود این لایه تقویتی را با دقت بررسی کنند.

راهنمای گام به گام عیب یابی پرش تصویر برای مجریان و خریداران

برای برطرف کردن خطای لرزش تصویر نخستین گام تست مستقیم دوربین با یک کابل رابط کوتاه است. دوربین را از محل نصب جدا کرده و در کنار دستگاه ضبط به صورت مستقیم تست کنید. اگر مشکل برطرف شد نشان دهنده وجود ایراد حتمی در مسیر سیم کشی طولانی قبلی است. اما اگر لرزش همچنان باقی بماند منبع تغذیه دوربین باید با مولتی متر بررسی شود.

در گام دوم سلامت مکانیکی فیش های متصل به دستگاه و دوربین را با دست تکان دهید. تغییر وضعیت تصویر با تکان دادن دست حاکی از هرز شدن مغزی بی ان سی است. در گام نهایی پیوستگی مسیر شیلد و عدم اتصال به سازه های فلزی مهاربندی شده چک شود. انجام فرآیند خرید کابل RG از فروشگاه های تخصصی معتبر ریسک استفاده از متریال بی کیفیت را به صفر می رساند. تهیه سیم کشی تایید شده از سیم و کابل آریا کیفیت خروجی را در پروژه های بزرگ ایمن می سازد.

نتیجه گیری و راهکار نهایی برای رفع دائمی عیوب کابل کواکسیال

پرش تصویر در دوربین های نظارتی پیامی آشکار از وجود نقص در خطوط انتقال و هادی های میانی است. عدم تطابق امپدانس، خلوص پایین مس و سستی کانکتورها اصلی ترین عوامل این ایراد فنی به شمار می روند. توجه به کیفیت شیلد و دوری از مسیر کابل های قدرت پایداری سامانه های نظارتی را ارتقا می بخشد. پیشگیری از نویز همواره ارزان تر و سریع تر از فرایندهای طاقت فرسای عیب یابی در محل است.

بررسی مشخصات فنی، ضخامت لایه های عایق و بهره گیری از اتصالات استاندارد پرسی تضمین کننده تصویر شفاف خواهد بود. مهندسان می توانند با انتخاب صحیح کابل متناسب با متراژ محیط بالاترین سطح اطمینان تصویری را به دست آورند. اجرای دقیق اصول سیم کشی مانع از هزینه های ناخواسته تعمیرات دوره ای در پروژه ها خواهد شد.

سوالات متداول

علت اصلی افتادن خطوط افقی موازی روی تصویر دوربین مداربسته چیست؟

عبور کابل تصویر از نزدیکی کابل های برق و عدم وجود شیلد متراکم باعث القای نویز فرکانس برق شهری و ایجاد خطوط موازی می شود.

آیا استفاده از کابل های دارای مغزی آلومینیوم روکش مس برای دوربین مداربسته مجاز است؟

این کابل ها فقط برای فواصل بسیار کوتاه کاربرد دارند و در مسافت های طولانی باعث افت ولتاژ شدید و پرش مداوم فریم تصویر می شوند.

چرا تصویر دوربین فقط در طول شب و تاریکی محیط دچار قطعی و پرش می شود؟

روشن شدن ال ای دی های دید در شب نیازمند آمپراژ بالاتری است و در صورت بی کیفیت بودن کابل افت ولتاژ باعث ریست شدن دوربین می شود.

تفاوت اساسی کابل های کواکسیال با امپدانس پنجاه اهم و هفتاد و پنج اهم در چیست؟

کابل های هفتاد و پنج اهم به طور اختصاصی برای انتقال سیگنال های ویدیویی با حداقل تلفات تنظیم شده اند و کابل های پنجاه اهم برای امواج رادیویی به کار می روند.
